一、編制依據及標準

1、根據

依據《中華人民共和國**生產法》、《中華人民共和國建筑法》《中華人民共和國勞動法》、《施工現場臨時用電**技術規范》JGT46-88、《公路橋涵施工規范》JTJO41-2000、《公路工程技術標淮》JTGB01-2003、《架橋機使用說明書》、《架橋機操作使用規范》、《特種設備**監察條例》、《建筑起重機械**監督管理規定》、《山西省公路水運建設工程**生產監督管理實施辦法》，工程項目融合本工程項目實際情況編寫起重設備特種設備安裝、拆裝計劃方案。

2、標準

**工作是做好生產制造的主要要素。在特種設備安裝、拆裝工程施工流程中，要嚴控和避免各種**生產事故產生，保證**施工。嚴苛遵循、遵守我國、浙江省、總指揮部有關**施工、施工工地社會治安、工作人員**性、**生產、施工工地應用與管理方法及其環保等領域的詳細要求和標準規范，保證施工**進行。

3、**管理目標：

依據上級領導的規定，融合我工程項目的危險源和重要環境危害要素實現的識別剖析，并融合工程項目的詳細情況，避免特殊機械設備組裝、拆裝**性**生產事故、因工身亡為零。

二、應用領域

本計劃方案應用領域為隰吉高速公路LJ12中標單位特種設備安裝、拆裝（龍門吊）。

三、項目概況

1、工程項目概況、關鍵工程量清單與勞動量

呼北國家高速公路山西省隰縣*吉縣段線路總長105.834千米。

大寧-吉縣段49.479km，在其中路基工程土石方工程1908萬立方；特大橋1337.5米/1座，大、中橋12342米/37座；長隧道施工8766.25米/4座，中、短隧道2018.52米/5座，互通式立交1處，高速服務區1處。

由山西路橋建設集團有限公司修建的隰吉高速公路LJ12合同書段，屬隰吉高速公路大寧-吉縣段。合同段起始點坐落于于家?guī)X隧道內，起始點樁號K101+840，順接LJ11合同書段終點站。線路以平行線往南，出隧道施工經高圪塔大橋后以平行線進到瓦原隧道，隧道施工含有R=950m平曲線，出隧道施工后設左拐R=750m平曲線超越羊尖溝，平行線進到窯科隧道，終點站為R=1270m（左幅R=1100m）平曲線接臨吉高速路吉縣核心區，終點站樁號K106+256.413，中標單位總長4.416km。保證合同段關鍵工程規模：

（1）橋梁施工：大中橋3座，高圪塔大橋、羊尖溝大橋、瓦原中橋，總共1254.3米。

高圪塔大橋左幅公路橋梁起始點樁號為ZK103+326，公路橋梁終點站樁號為ZK103+814，中心樁號為ZK103+570，公路橋梁總長488m；右幅公路橋梁起始點樁號為K103+334，公路橋梁終點站樁號為K103+802，中心樁號為K103+568，公路橋梁總長468m；前右角90度，本大橋上跨黃土層灌溉渠而設；橋臺軸向布局。左幅上端構造選用12×40m先簡支后持續預制混凝土T梁；右幅上端構造選用9×10m先簡支后持續預制混凝土T梁+（30+40+30）m先簡支后持續預制混凝土T梁。上下幅下構蓋板涵均選用柱式臺，橋樁選用柱式墩，鉆孔灌注樁基本。

羊尖溝大橋左幅公路橋梁起始點樁號為ZK104+686，公路橋梁終點站樁號為ZK105+474.057，中心樁號為ZK105+050，公路橋梁總長728m；右幅公路橋梁起始點樁號為K104+642.5，公路橋梁終點站樁號為K105+456.1，中心樁號為K105+021，公路橋梁總長757.5m；前右角90度，本大橋上跨瓦原溝、羊尖溝而設；橋臺軸向布局。左幅上端構造選用18×40m先簡支后持續預制混凝土T梁；右幅上端構造選用5×30m先簡支后持續預制混凝土T梁+15×40m先簡支后持續預制混凝土T梁。上下幅下構蓋板涵均選用柱式臺，橋樁選用柱式墩、中空墩，鉆孔灌注樁基本。

瓦原中橋公路橋梁起始點樁號為ZK104+521.5，公路橋梁終點站樁號為ZK104+588.5，中心樁號為ZK104+555，公路橋梁總長67m，前右角120度，本大橋上跨黃土層灌溉渠而設；橋臺軸向布局；上不構造選用柱式墩，鉆孔灌注樁基本。

（2）橋梁工程：隧道施工2.5座，于家?guī)X隧道、瓦原隧道、窯科隧道，隧道共長2313.25m。于家?guī)X隧道基本情況：于家?guī)X隧道坐落于山西吉縣高圪塔村北約700m處，設計方案為上下分體式，右線起止樁號YK100+656～YK102+916，長2260m；左線起訖樁號ZK100+648～ZK102+994,長2296m；左、右洞設計方案均選用端墻式洞門（于家?guī)X隧道與LJ11合同書段共創）。

瓦原隧道基本情況：瓦原隧道坐落于山西省吉縣瓦原村東面約100m處，設計方案為上下分體式，右線起止樁號YK103+808～YK104+418，長610m；左線起訖樁號ZK103+814～ZK104+448，長634m；左、右洞設計方案均選用端墻式洞門。

窯科隧道坐落于山西省吉縣窯科村東面約500m處，設計方案為上下分體式，右線起止樁號YK105+457～YK106+059，長602m；左線起訖樁號ZK105+477～ZK106+077.5，長600.5m，屬雙重四車道高速路中隧道施工；左、右洞設計方案均選用端墻式洞門。

四、生產**組織架構

小組長：

副組長：

成員：

五、特種設備安裝、拆裝生產**職責權限

1、項目經理職責

承擔計劃方案的組織實施；明確**管理目標，保證特種設備安裝、拆裝項目工程工地施工**，對特種設備安裝、拆裝的**性全方位承擔；創建新項目生產**保障體系，機構**性方案策劃與編寫**性確保方案；貫徹落實各類相關生產**的法案、政策法規、規范、標準和規章制度，貫徹落實施工設計方案中的**措施和網絡資源的配備。

2、生產主管

承擔服務保障及特殊工業設備工作人員配制，物資供應配制、**性布局；

3、項目負責人崗位職責

編寫施工設計方案，承擔對**性難易度大的作業實際操作計劃方案開展提升；機構編寫對應的可靠確保方案，并機構內部結構評定和參加內部審計工作中，上級領導審核通過后催促執行；風險位置和全過程，對風險性比較大和專業性強的建筑項目應機構**性技術論證；挑選或制訂工程施工各環節目的性**交底文字；對建筑施工全過程中的**性保障體系運作實現監管，貫徹落實糾正措施；

4、新項目**員職責

落實**性確保方案中的各類安技術措施，機構參加**設備、工程施工用電量、工程施工機械設備的工程驗收；監管、查驗使用員工的遵章守紀；機構、參加**交底，對工程施工過程的**性執行操縱，把握**性動態性，發覺**事故小苗立即采用防范措施；勸阻交通違章工作，嚴苛**性組織紀律性；承擔一般事故的調研、剖析，明確提出處理決定，幫助解決重要工傷事故、機械設備**事故，并參加制定改正和防范措施，避免**事故再產生；

5、特殊工業設備組裝、拆裝機（班）長崗位職責

在龍門吊、龍門吊組裝、拆裝工作時各位置拆卸、運輸和固定不動，并承擔全部建筑施工中的監測；如發覺機械設備有異常情況應該馬上向相關工作人員體現；加強崗位責任感、不逞能；塑造****的觀念；

6、電工職責

愛惜和合理應用各種各樣電氣設備；嚴格遵守工作紀律，不交通違章工作,防止意外的產生；如發覺電氣設備有異常情況時，應盡早解決，以確保生產**；

六、龍門吊特性

依據施工現場工程施工實際情況，決策拼裝龍門吊、龍門吊等特殊工業設備開展組裝，當場施工隊伍開展多方面的**交底及有關**性常見問題。進到安裝前務必具備特種設備**生產商產品合格證書及在出廠檢驗報告，組裝調節結束經特種設備**檢驗院出示組裝更新改造重要檢修督檢測報告后才可開展安裝作業工作。

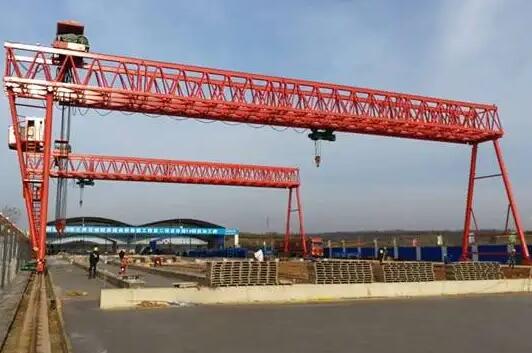

（一）龍門吊

1、龍門吊特性

龍門吊起重設備具備構造優秀、物理性能有效、輕巧、彎曲剛度大、使用方便、方便使用、可以信賴、拆裝便捷等優勢。起重設備構造通常由十大總程組成的設備機器設備，關鍵有：①電葫蘆；②承重梁；③支腳；④底端大車；⑤家用電器控制箱；⑥電纜卷筒；⑦護梯；⑧保險裝置等。

2、龍門吊組裝

⑴路軌質量檢測。若發覺路軌彎折形變，應校準后才可以組裝。

⑵路軌連接頭必需選用魚尾板連接，將連接頭各自間距約600mm連接銅心線，接地裝置建筑鋼筋25Φmm×2500mm穿地，避免觸電事故的**性引。

⑶路軌兩邊連接頭的空隙不能高于2mm。接頭處兩路軌的橫著移動或多少差均不可高于1mm。在同一斷面上，兩路軌多少差不能超過10mm，路軌兩邊務必使用規范銷釘，各自間距為600mm-800mm。

⑷支腳組裝：支腳為節段式，有上承重梁、下橫梁、中間橫聯、八字型支腳，事前平放到地對號法蘭盤或軸銷連接。

⑸支腳起吊：*先查清起重設備支腳的總重量和長短，測算吊車的懸壁承受力和站地起吊部位，隨后將纜風鍍鋅鋼絲繩固定不動在支腳的上承重梁。鍍鋅鋼絲繩固定不動處的夾扣鎖住3只，務必要堅固靠譜。路面的定量化掛上手動葫蘆調節支腳豎起平行度而功效。

⑹電葫蘆組裝：先將承重梁吊*一定相對高度，以合適組裝電葫蘆便捷為宜。留意電葫蘆重心點及走形輪的空隙，組裝后要將電葫蘆固定不動在承重梁上。

⑺承重梁起吊：吊重超過50t的龍龍門吊通常設計為軌道，以實際情況來明確起吊承重梁，即可以吊單梁起重機還可以軌道起吊。承重梁起吊需注意禁止與支腳撞擊。承重梁起吊平放進支腳上承重梁后調節對合固定不動銷釘堅固靠譜。

⑻電氣設備安裝：如是駕駛員室控制操縱的，要將駕駛員室吊放到網絡平臺上，底端用螺母與平臺聯接固定不動。電纜連接頭要堅固，各進洞邊要有避免毀壞電纜線的設備。

⑼保險裝置：設備起吊結束然后組裝各保險裝置。

3、龍門吊實驗

①查驗各單位的組裝是不是恰當，連接處是不是穩固靠譜。

②查驗鍍鋅鋼絲繩在圈筒上和滾輪中穿繞是不是恰當。

③進氣系統應優良，各光滑點應按照規定添加潤滑脂。

④凡能用以旋轉的組織，都應手試運，不可有卡阻狀況。

⑤制動系統應調節得緊松適當，靈巧靠譜，別的**性構件和**裝置，都應完整靠譜。

⑥電氣設備路線應合乎圖紙規定，電氣元器件的姿勢應精確靠譜。

⑦全部電氣設備配電線路的接地電阻是不是符合規定。

⑧與實驗不相干的工作人員需要離去起重設備和實驗當場。

4、龍門吊的拆裝

龍門吊的解散全過程與組裝反過來，并留意：

⑴先卸掉高空的物件，拆卸電纜線滑觸；

⑵搜集好各種各樣零配件、標準件；

⑶立即維護保養、檢修鋼架結構及各工作中組織。

（二）龍門吊

適用搭建各種各樣跨距的T形道路梁，亦適用搭建各種各樣型箱、板梁，能達到4%橫坡、450m以上半經的曲線圖梁。主體工程為兩段桁架結構連接梁，便于拆卸、有利于工程施工場所的遷移、邊梁橫移一次及時、抗沖擊工作能力大，省掉了橋臺人力移梁的不便，保證**工作等特性。該設備關鍵由縱導梁、前臨時性支腳、前支腿（含升降系統）、中支腳設備、尾支腳（含升降系統）、縱移桁車、起重吊裝小車、橫移路軌、運梁輛車、家用電器自動控制系統等構成。

1、龍門吊的組裝

⑴據橋型及具體的路線平面圖狀況，各自按要求鋪裝龍門吊橫移路軌和運梁軌道，規定自來水淮儀校直。

⑵挑選有效部位置放中承重梁行倒臺車（攜帶中輛車橫移路軌），隨后組裝主中承重梁。

⑶組裝與中承重梁有關的9m三角桁架結構。

⑷次之拼湊9m三角桁架結構，留意：

①往單一方位組裝時一定要在桁架結構下邊支墊好；

②往三個方位拼湊時一定要留意均衡；

③決不允許漏銷（務必逐一查驗）。

⑸組裝前承重梁，并將主梁桁架結構與前承重梁靠譜連接，以后組裝前支腳（放臨時性鎮墩）。

⑹組裝尾龍們。

⑺組裝吊梁桁車、起重吊裝小車。

⑻組裝電纜線及控制箱，控制回路布線。

⑼滿載試運轉。

⑽龍門吊的組裝順序。

2、負載實驗

⑴設備組裝完成后，撤去任何的臨時性支撐點、固定物，接入主電流量。

⑵滿載插電，逐一組織滿載試運轉，查驗是不是有紊亂狀況，確定各單位姿勢正常的，即可轉到負載實驗。

3、龍門吊的拆裝

龍門吊的解散全過程與組裝反過來，并留意：

⑴先卸掉高空的物件，拆卸電纜線滑觸；

⑵搜集好各種各樣零配件、標準件；

⑶立即維護保養、檢修鋼架結構及各工作中組織。

4、警示：

⑴起吊時一定要有專職人員觀查起重機及滑輪的工作情況，防止沒有人監守吊梁；

⑵梁體移位一定要留意不可與前承重梁相碰撞，方法是將要及時（約0.5m上下）時立刻泊車，選用啟動，留意寧欠勿過。

九、**性保障對策

1、在組裝與拆卸歷程中需要遵循實行各種**防護技術規范、要求。

2、在作業流程中實際操作員工需要確立施工技術及施工工序、各職位工作目標及**性生產責任制。

3、在安、拆全過程中一定要有專業人員指引，別的工作人員不能開展交通違章指引。搜集好各種各樣零配件、標準件，禁止高空往下墜物。

4、創立特殊工業設備應急方案工作組，用于突發事件處理。

5、各種電動式機器設備和專用工具務必有靠譜、合理的**性防護措施。

6、工作時要穿防滑鞋、戴**頭盔、保險帶。

7、職業**性管理者明確職責，下大力氣**大檢查，發現問題立即改正。

十、環保措施

1、卸液壓管路時采用必需的保障措施，禁止環境污染梁面。

2、廢舊的齒輪油指定解決，禁止環境污染。
