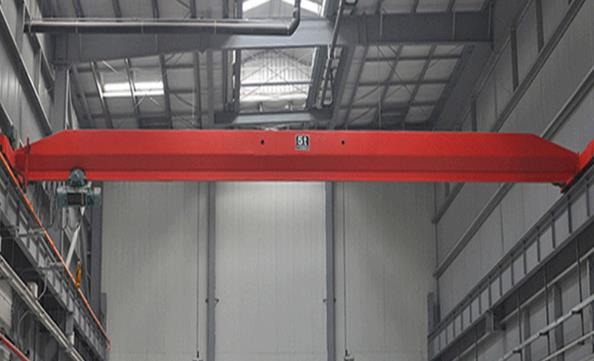

橋式起重機零部件的損毀規范

本文鏈接：http://www.tianayuntea.cn/hyxw/1303.html???發布時間：2022-01-19 10:03:20??點擊量：769

　　橋式起重機機器設備作為煤炭企業流水線作業的關鍵步驟，歸屬于特種設備**，關聯到生產制造能不能一切正常井然有序的開展。橋式起重機全是在高處作業，并且一些冶金工業用橋式起重機工作中環節中吊運金屬材料液態存有一定的危險因素。我國對該類機器設備制做、檢測、損毀都是有明確規定。針對行車一些關鍵零部件的拆換，分辨的根據關鍵都依據損毀規范。因此為了能更快的維護保養和應用那些機器設備，防止出現機器設備**事故及**隱患，獨特舉下列橋式起重機損毀規范，期待橋式起重機維護保養工作人員能嚴格執行這種規范實行日常維護保養查驗。

　　一、承重梁的損毀規范

　　起重設備通過多次維修，承重梁2次下?lián)闲扪a后又比較嚴重下?lián)匣蚨啻纬霈F(xiàn)裂痕，就意味著**性使用期限的結束。經主管機構和**生產技術部門鑒定后，可申請辦理白車身損毀升級。

　　設計方案、生產制造達標的橋式起重機承重梁造成下?lián)闲巫兒土押蹜獙倨v損害，是原材料機構結構在交替變化內應力的作用下產生部分循環系統移動和妥協而慢慢產生的直線積累損害。因此，不斷的比較嚴重下?lián)匣蚨啻纬霈F(xiàn)裂痕，就意味著承重梁的**性使用期限的結束。

　　一般狀況，*艱巨的快速夾具起重設備、抓斗起重機、電磁起重機等的**性使用期限約為20年;放料起重設備、料耙起重機等約為25年;煅造起重設備、鑄造起重機在30年以上，通用性橋式起重機為40-50年。具體使用年限在于實際的應用工作狀況，很有可能長短不一。

　　二、傳動齒輪的損毀規范

　　減速機傳動齒輪

　　1、起吊組織減速機**根軸上傳動齒輪損壞達原薄厚的10%時，其他各軸上傳動齒輪損壞達原齒薄厚的20%時

　　1)大貨車(小轎車)運作組織減速機1軸傳動齒輪磨損率超出原傳動齒輪厚的15%，其他各軸上傳動齒輪損壞超出原傳動齒輪厚的25%;

　　2)逐漸傳動齒輪的磨損率超過原齒厚的30%;

　　3)吊裝赤熱或融化金屬材料、酸溶液、爆款，易燃性及有害物件等的起重設備上的傳動齒輪按以上規范對應的遞減。

　　2、因齒中式點心蝕而毀壞的傳動齒輪工作臺面總面積超過30%及深層超出齒厚的10%。

　　3、齒根上面有一處或數處疲憊裂痕或崩口?！?0%時;(3)齒中式點心蝕總面積不可超出齒高和寬的60%。

　　三、車轱轆的損毀規范

　　當車轱轆發生以下情形之一時要損毀：

　　(1)有裂痕。

　　(2)邊緣薄厚損壞達原薄厚的50%。

　　(3)踏面薄厚損壞達原薄厚的15%。

　　(4)當運作速率小于50m/min，線輪廓度達1mm;或當運作速率高過50m/min，線輪廓度達0.5mm。

　　(5)踏面發生黑點，當車轱轆直徑低于500mm，黑點直徑超過1mm;或車轱轆直徑超過500mm，黑點直徑超過1.5mm，且深層超過3mm，總數超過5處。

　　四、起重吊鉤的損毀規范

　　起重吊鉤有以下缺點時，應損毀拆換：

　　(1)表層有裂痕、裂口或發裂者，應損毀;

　　(2)風險橫斷面磨損率超出原規格的10%，應損毀;

　　(3)風險橫斷面及鉤頭頸造成塑性形變，應損毀;

　　(4)張口度比原規格提升15%，應損毀;

　　(5)起重吊鉤尖部扭曲形變超出10。以上，應損毀;

　　起重設備用煅造起重吊鉤的損毀規范：

　　針對煅造起重吊鉤其損毀規范為：

　　(1)起重吊鉤表層有裂痕、裂口，發覺裂痕裂口，應該馬上拆換，不允許焊補。

　　(2)起重吊鉤工作中橫截面(掛件繩處)的相對高度磨損率做到原相對高度的10%時要損毀。

　　(3)起重吊鉤的鉤口，鉤頸及風險橫截面產生**性形變時，應損毀;鉤口張口度超出原規格的15%應損毀。

　　(4)鉤尾和外螺紋銜接橫截面有刀紋或裂痕時要損毀。

　　五、滾輪的損毀規范

　　1)滾輪繩槽的厚度磨損率達原薄厚20%;

　　2)滾輪繩槽底端的切向磨損率超出鍍鋅鋼絲繩直徑的50%或不勻稱損壞超出3mm;

　　3)生鐵滾輪發覺較為嚴重的裂痕;

　　4)滾輪邊緣比較嚴重毀壞。

　　六、圈筒發生什么原因應損毀?

　　圈筒是倒絲機鍍鋅鋼絲繩、傳送驅動力、把轉動健身運動轉化成勻速直線運動。圈筒通常為圓柱型，有單面倒絲機和雙層倒絲機二種。一般選用灰鑄鐵，大中型圈筒可以用厚鋼板焊好。當圈筒

　　1、裂痕或邊沿損壞。橫著小裂痕容許有一處，豎向小裂痕容許有兩處(應在裂痕兩邊鉆小圓孔，用焊接補)，超過這一界線就應損毀;

　　2、圈筒壁磨損率達原壁厚的20%應損毀。

　　3、沙孔、出氣孔直徑不得超過8mm，深層不超過壁厚的25%，且每100mm不超過1處，沙孔出氣孔應開展焊補拋光。

　　七、制動系統輪的損毀規范是啥?

　　(1)制動系統輪工作中表面有缺陷和裂痕時，應損毀拆換;

　　(2)輪面凸凹不平達1mm或輪面磨擦傷深層達2mm;

　　(3)起吊組織制動系統輪邊緣損壞達原薄厚的40%;

　　(4)運作組織的制動系統輪損壞達原薄厚的50%。

　　八、起重設備鍍鋅鋼絲繩損毀規范

　　1.起重設備鍍鋅鋼絲繩在一個捻節徑內斷絲數達鍍鋅鋼絲繩總絲數的10%。如繩6×19=114絲，當斷絲數達12絲時即應損毀升級，如繩6×37=222絲，當斷絲數達22絲時即應損毀升級。針對由大小絲構成的鍍鋅鋼絲繩，斷絲數的測算是細條一根算一根，粗絲一根算1.7根。

　　2.剛絲切向損壞或浸蝕量超出原直徑的40%則應損毀，當不上40%時，可按照規定折減斷絲數損毀。

　　3.起重設備吊裝炙熱金屬材料或危險物品的鋼纜的損毀絲數，取一般起重設備用鍍鋅鋼絲繩損毀規范的一過半數

　　4.針對合乎ISO2408(一般主要用途鍍鋅鋼絲繩特點》規范所明文規定的構造鍍鋅鋼絲繩，損毀的斷絲數應按GB5972—86中要求數實行。

　　5.成條繩股破裂應損毀。

　　6.當鍍鋅鋼絲繩直徑相對性于公徑減少7%或大量時，即使未發覺斷絲，該鍍鋅鋼絲繩也應損毀。

　　7.麻芯露出應損毀。

　　8.鍍鋅鋼絲繩有顯著的浸蝕應損毀。

　　9.部分表層剛絲伸展呈籠型情況應損毀

　　10.對比GB5972一86中鍍鋅鋼絲繩很有可能產生的典型性實例，與圖內毀壞同樣者應損毀。

　　對于橋式起重機這類運送吊物的機械設備而言，反復的健身運動順理成章會對其零部件導致較大的損耗，因此我們要詳盡的掌握各零部件的損毀規范，適度拆換零配件，進而促使起重設備更為**性高效率的工作中。
