橋式起重機的基本參數

本文鏈接：http://www.tianayuntea.cn/cjwt/663.html???發布時間：2021-08-04 02:31:49??點擊量：1660

　　前面分享了橋式起重機的特點以及主要結構作用，相信大家都了解了，今天繼續為大家分享橋式起重機的基本參數是起重設備性能和技術經濟的指標，主要包括：起重機Q(t)、跨度L(m)、起升高度H(m)、運動速度u(m/min)以及工作級別等，起重機的操作和維修與這些基本參數有直接關系。對于起重機基本參數的定義、概念不清楚或模糊，將導致違反規程的操作或失誤以及不能達到維修技術要求。

　　1、橋式起重機起重量

　　起重量是指起重機械在正常情況下，所允許的z大吊起重量，用符號Q表示，單位為噸，通常講的起重量是指起重設備的額定起重量，例如，10t起重機，是指該設備在正常使用條件下允許的額定起重量為10t。

　　起重機的額定起重量不包括吊鉤、吊環等不可分吊具的重量，但包括抓斗、電磁盤、料罐及盛鋼桶等可分吊具的重量。

　　起重量較大的起重機常有兩套起升機構，大起重量的稱為主鉤，小起重量的稱為副鉤，主、副鉤的起重量通常用斜線分開來，例如，20t/5t即表示主鉤的*大起重量為20t，副鉤的z大起重量為5t。

　　2、橋式起重機跨度

　　橋式起重機大車運行軌道的兩條鋼軌中心線之間的距離稱為起重機的跨度，用符號L表示，單位m。

　　起重機跨度由安裝起重機的廠房跨度而定，其關系如下：

　　L=S-2d式中S—廠房跨度，m;

　　d—廠房兩側主子縱向定位軸線與起重機軌道中心線之間的距離，m。

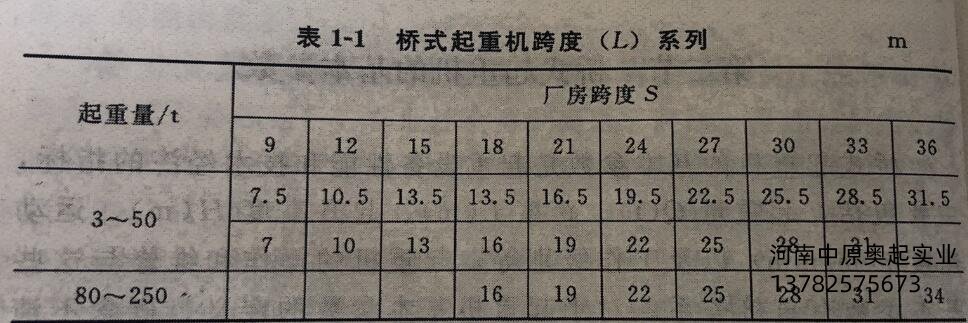

　　起重機跨度值應符合表1-1的規定。規定情況也可采用表列以外的非標準跨度值。

　　注：1.表中起重機跨度L值，也適用于露天起重機。

　　2.3~50t起重機兩種跨度的選用，當廠房梁上需設**通道時，起重機的跨度L值按7~31m系列選用，否則按7.5~31.5m系列選用。

　　3、橋式起重機起升高度

　　起重機吊具z高和z低工作位置之間的垂直距離稱為起重機的起升范圍D(D=H+h)，如圖1-1所示。

　　當無下降深度的使用場合，起升范圍D即等于起升高度H。

　　起升高度和下降深度，以吊鉤鉤腔中心作為測量基準點，對其他吊具(如抓斗等)以閉合狀態的z低點為基準。

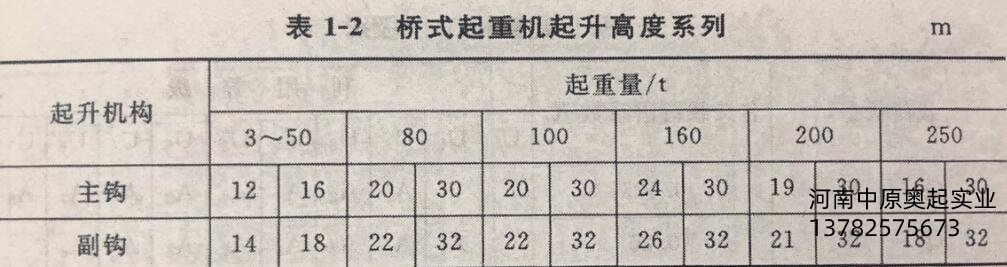

　　起升高度在gj標準中已有規定，見表1-2。

　　4、橋式起重機運動速度

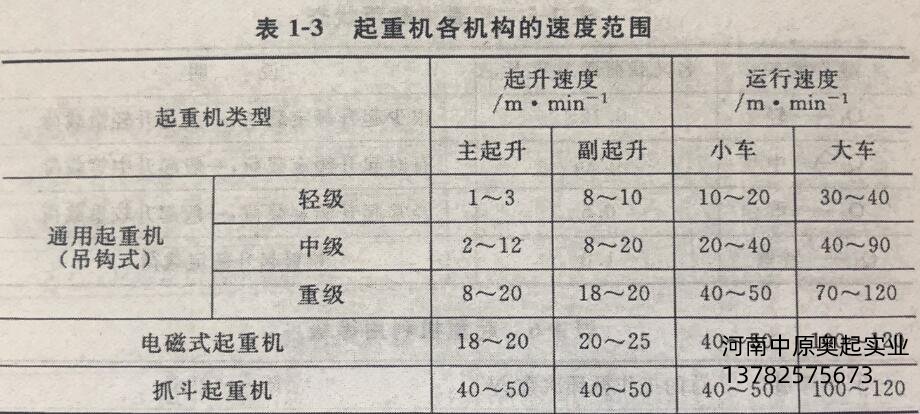

　　起重機的運動速度主要包括起升速度和運行速度(表1-3)。

　　5、橋式起重機工作級別

　　橋式起重機的工作級別是表示起重機基本能力的綜合參數，用戶可根據使用的工藝要求選擇適當工作級別的起重機，以達到既適用又經濟的目的。

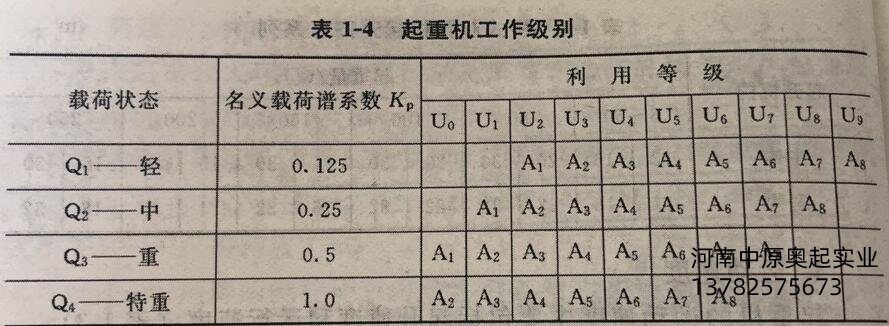

　　橋式起重機的工作級別是按照起重機的利用等級和荷載狀態來劃分的，起重機的工作級別共分為8個級別，即A1~A8，見表1-4.

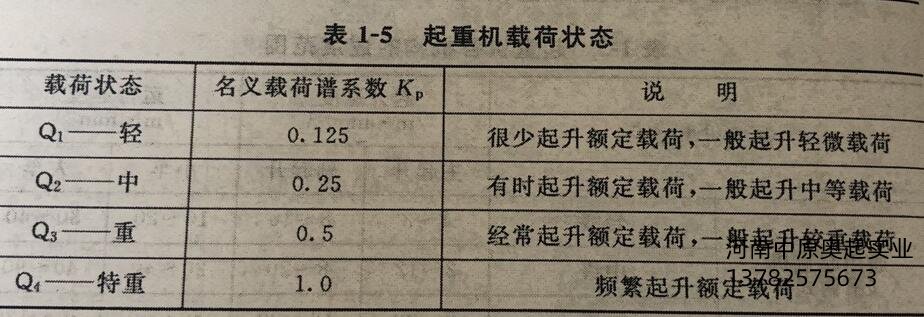

　　起重機荷載狀態是表明起重機受載的輕度程度的，見表1-5.起重機荷載狀態按名義載荷譜系數分為Q1~Q4共4級。

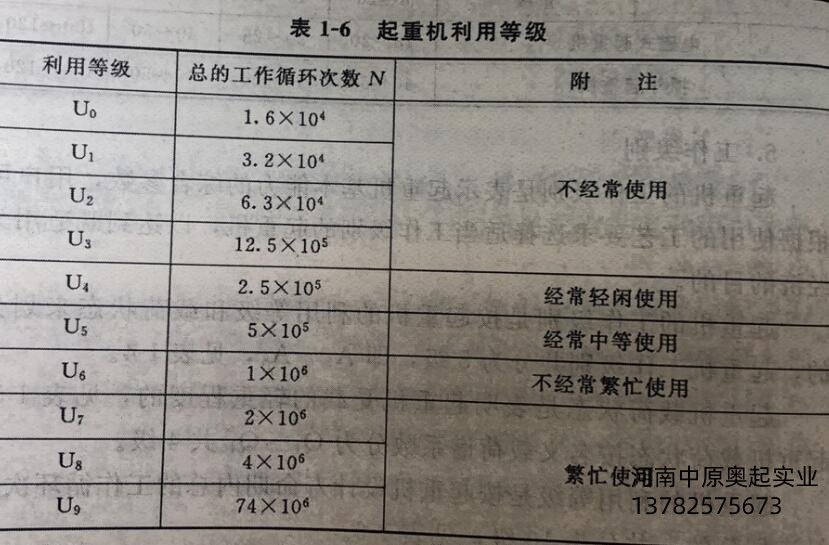

　　橋式起重機的利用等級是按照起重機設計壽命周期內總的工作循環次數N來劃分的，共分為10級，見表1-6。

　　橋式起重機金屬結構和其他機構的工作級別是起重機的設計依據，這里不加討論。

　　在使用和維修起重機時，必須注意起重機的工作級別，起重機的工作級別不同，各個機構的零部件及其電氣裝置也不同，如果把輕級別起重機當重級別起重機使用，就會出現故障，甚*造成事故。起重機的工作級別和起重量是兩個完全不同的概念。起重量大，不一定是重級，起重量小，也不一定是輕級。如泵房、空壓站、水電站的維修起重機，起重量可能很大，但使用很小，都屬于輕級。一些熱加工車間或者組裝車間的起重機起重量并不是很大，但因工作繁忙，使用時間長，則屬于重級，因此，使用和檢修人員在了解起重機的工作級別后，應合理地根據其工作級別進行操作和檢修，避免超出其工作級別而造成損壞事故。

　　以上就是關于橋式起重機的基本參數的相關內容，想要了解更多相關內容，請持續關注我們。
