預制場龍門吊施工工藝技術

本文鏈接：http://www.tianayuntea.cn/cjwt/233.html???發布時間：2021-01-13 07:24:08??點擊量：949

　　預制場龍門吊吊裝設備選擇


　　a.支腿組件吊機選用：


　?、?100t汽車吊在臂長28.01m，作業半徑12m時的有效起重量為20.3t


　　單臺吊機的起吊時起重量：20.3t


　　實際單側需要的起吊總重量：(14+0.5)×1.1=15.95t


　　(式中：1.1為過載系數，吊鉤吊索按0.5t計算)


　　單臺吊機的起吊能力=20.3t>實際需要的單側起重量15.95t


　?、?所以選用1臺100t汽車吊起吊支腿組件。


　　b.主梁吊機的選用：主梁自重：20t、15t


　　⑴.100t汽車吊在臂長31.94m，作業半徑12m時的有效起重量為21.5t


　　單臺吊機的起吊時起重量：21.5t


　　實際單側需要的起吊總重量：(10+0.5)×1.1×1.2=13.86t


　　(式中：1.1為過載系數，1.2為不均衡載荷系數，吊鉤吊索按0.5t計算)


　　單臺吊機的起吊能力=21.5t>實際需要的單側起重量13.86t


　?、?所以選用2臺100t汽車吊抬吊主梁。


　　c.小車吊機的選用：吊重小車自重8t


　　100t汽車吊在臂長31.94m，作業半徑12m時的有效起重量為21.5t


　　單臺吊機的起吊時起重量：21.5t


　　實際單側需要的起吊總重量：(8+0.5)×1.1=9.35t


　　(式中：1.1為過載系數，吊鉤吊索按0.5t計算)


　　單臺吊機的起吊能力=21.5t>實際需要的單側起重量9.35t


　　所以吊機選用一臺100t汽車吊起吊吊重小車。根據吊裝部件重量及現場場地條件，選用2臺100t汽車吊，選用φ30(型號6×37-φ30-1770)吊裝鋼絲繩，用纜風繩進行固定，主梁采用兜吊的方式進行吊裝。


　　4.1.1吊裝主要鋼絲繩選用及受力計算

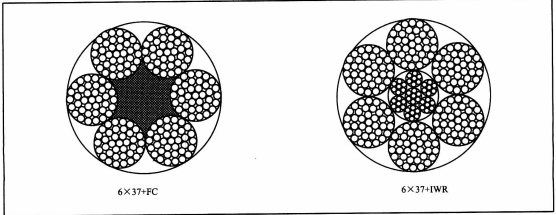

　　龍門吊主要大件主梁的安裝用2臺吊機使用10m長，直徑φ30(型號6×37-φ30-1770)的鋼絲繩，兩根鋼絲繩以兜吊的方式進行抬吊吊裝。每根鋼絲繩掛2個吊點，鋼絲繩吊點大樣圖如下：

　　單根鋼絲繩受力分別為：


　　F主梁=20/(4*cos2.53°)=5t。


　　鋼絲繩的選?。焊鶕?jù)《重要用途鋼絲繩》(GB 8918-2006)，

　　K1按鋼芯鋼絲繩取值，為0.356，鋼絲繩公稱抗拉強度為1770MPa,吊鉤橋式起重機技術參數


　　吊裝主梁的鋼絲繩，直徑D取φ30(型號6×37-φ30-1770)鋼絲繩破斷拉力為508KN(取值自表3-1-3鋼絲繩力學性能表),鋼絲繩**系數n= n=50.8*0.82/5


　　=8.3>8(**)，滿足使用要求。

　　注：0.82為鋼絲繩折減系數，4為鋼絲繩吊裝頭數，50.8t為鋼絲繩的破斷拉力，cos2.53º為鋼絲繩的吊裝角度,20t為主梁重量(為龍門吊*重部件)，1770MPa為鋼絲繩公稱抗拉強度級別。
