龍門吊大車的計算實例

本文鏈接：http://www.tianayuntea.cn/gsxw/540.html???發布時間：2021-03-19 02:33:05??點擊量：1208

　　龍門吊雙小車起重機，主小車*大額定起重量Q1=100t，自重G1x=18.5t，副小車*大額定起重量Q2=50t，自重G2x=5.6t，主小車可以單獨吊重工作，也可和副小車均勻抬吊工作，其*大額定起重量=100t，主副小車吊鉤中心線的*小距離b=4m，跨度S=33m，起升高度H=24m，工作級別=A5，主、副小車全部采用國產配置，起升和運行速度在此省略參數，設計大車主梁。

　　(1)按雙小車設計大車主梁

　?、偃∑鹕龥_擊系數φ2=1.24，運行沖擊系數φ4=1.26;其他相關參數為：[β]=700;[σ]=1.40×105kN/m2;E=2.1×108kN/m2;γ=78.5kN/m3;λ=0.2;α=13;αf=13;初取δ=16+8=24mm。

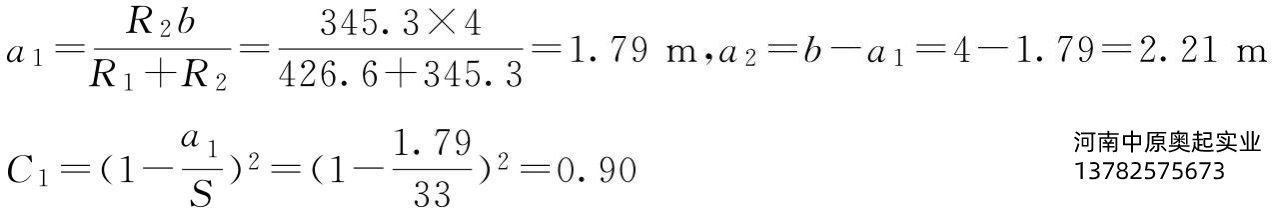

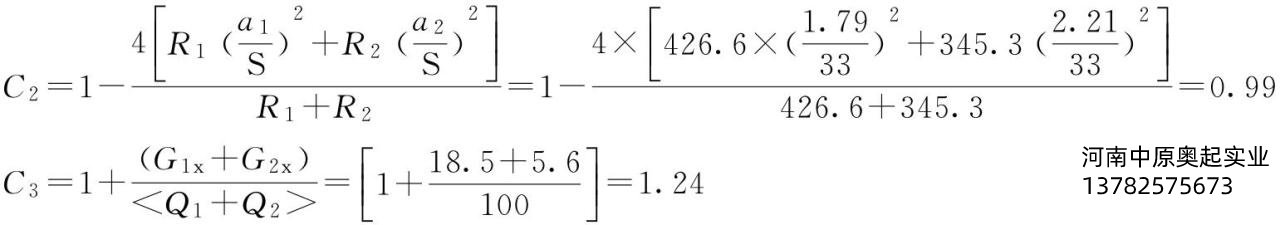

　　②C1、C2、C3的求值。

　　R1=(Φ2ξ1+Φ4G1x)/2=(1.24×1000×0.5+1.26×185)/2=426.6kNR2=(Φ2ξ2+Φ4G2x)/2=(1.24×1000×0.5+1.26×56)/2=345.3kN

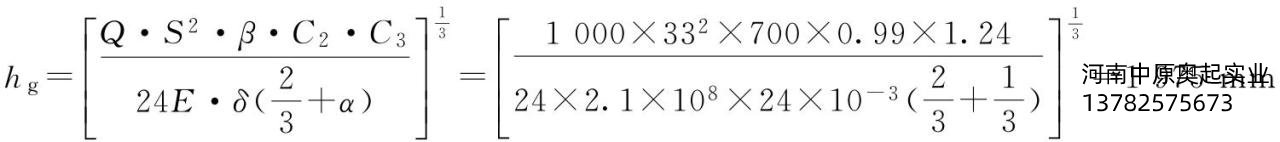

　　用工程產品設計簡化公式

　?、矍笈袆e起重量[Q1+Q2]

　　剛度是控制條件。

　　取梁凈高h(yuǎn)0=2.0m=2000mm

　　取腹板凈寬B0=1000mm，主梁設置專用走臺

　　主梁截面設計尺寸見圖4-60，省略主梁蓋板、腹板加強筋板。

　　(2)按單小車設計大車主梁

　?、儆?jì)算主梁梁高

　　主梁采用Q235B材料，主梁梁高計算為

　　[Q]

　　根據強度控制梁高的公式計算梁高，需先求出K1。

　　圓整取hq=2200mm。

　?、诔醪酱_定主梁截面面積

　　取經濟梁高蓋板與腹板截面積之比?，上蓋板δ3=20mm，下蓋板δ4=12mm;

　　上蓋板的截面積尺寸?

　　上蓋板的寬度?

　　取by=1100mm，作為主腹板和副腹板之間的凈寬距離，見圖4-61。

　　(3)改用Q345-B材料設計主梁截面

　　強度為控制條件。

　?、芮髲?qiáng)度控制條件下的梁高h(yuǎn)強。

　　取梁凈高h(yuǎn)0=2.1m=2100mm

　　⑤設計主梁截面。

　　取上下蓋板的平均厚度為：δP=(δ3+δ4)/2=(20+12)/2=16mm;

　　取腹板凈寬B0=1050mm，主梁設置專用走臺。

　　主梁截面設計尺寸見圖4-59，省略主梁蓋板、腹板加強筋板。

　?、薷挠肣345-B材料設計主梁截面。

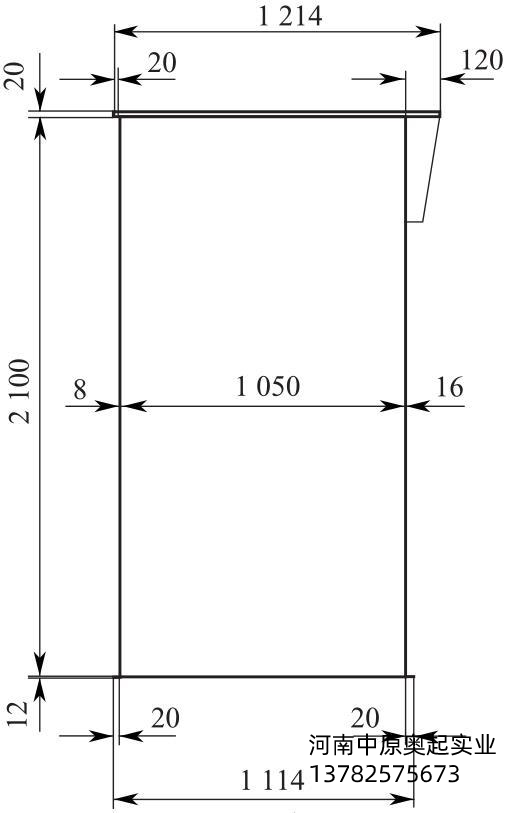

圖4-59雙小車按Q235材料設計主梁截面圖（單位：mm）

　　剛度是控制條件。

　　取梁凈高h(yuǎn)0=2.0m=2000mm

　　取腹板凈寬B0=1000mm，主梁設置專用走臺。

　　主梁截面設計尺寸見圖4-62，省略主梁蓋板、腹板加強筋板。

　　3.結論

　　由于篇幅所限，根據大量實踐設計數據說明，在同參數情況下，雙小車與單小車的主梁截面并不都相等，可能要小，也可能要大。與雙小車主副小車的吊距、主副小車的起重量、主梁的材料、主梁結構的工作級別、主副小車的起升沖擊系數φ2和運行沖擊系數φ4的取值大小有關。無論是雙小車的何種工況，都推薦按本章雙小車的主梁計算介紹設計。
