16噸單梁起重機性能參數16噸單梁行車尺寸圖

本文鏈接：http://www.tianayuntea.cn/cjwt/753.html???發布時間：2021-10-06 10:30:16??點擊量：2648

　　6噸單梁起重機技術性性能參數，16噸單梁行車尺寸圖。LDA型16噸駕駛框架圖外觀設計框架圖。16噸單梁起重機主要參數包括起重設備自身重量總重，較大 輪壓，*少輪壓，電動機型號輸出功率，吊重，駕駛工作規范，航吊車轱轆直徑，航車跨距，航吊起來升相對高度等。

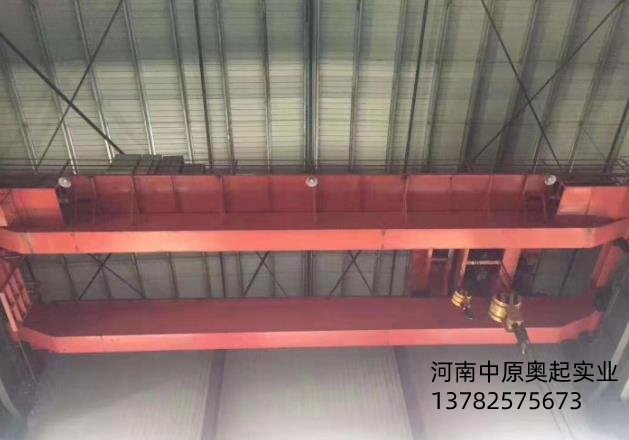

　　16噸單梁起重機圖片展示：

　　16噸單梁起重機技術性性能參數：

　　16噸駕駛起重設備運轉組織健身運動速率m/min(地)20m/min(地)30m/min

　　(室地)45m/min(室地)60m/min(室地)75m/min

　　傳動比58.7839.3826.3619.3715.88

　　電動機型號ZDY122-4ZDY131S-4

　　ZDR112L1-4ZDY112L1-4

　　輸出功率kw1.5kwx22.2kwx22.2kwx2

　　轉速比(r/min)1380r/min

　　起吊組織(電葫蘆)

　　及電葫蘆運作組織電葫蘆形式MD1型電葫蘆CD1型電葫蘆

　　起吊速率(m/min)3.5m/min3.5/0.35m/min

　　起吊相對高度H(m)12米18米24米30米

　　健身運動速率(m/min)20m/min30m/min

　　電機錐型繞線式電機型

　　16噸駕駛工作規范A3-A5

　　16噸單梁行車開關電源3相380v50Hz

　　16噸駕駛車轱轆直徑φ370mm

　　16噸駕駛路軌開間37-70mm

　　16噸單梁行車尺寸圖：

　　吊重t跨距m16噸單梁行車基本上規格起重設備總產量較大 輪壓*少輪壓

　　H1H2H3BC1C2W

　　167.5700mm2000mm1000mm2500mm1830mm1230mm2000mm3.15/3.61噸9.01/9.25KN0.82/0.95KN

　　83.20/3.71噸9.12/9.27KN0.85/0.98KN

　　8.53.38/3.82噸9.14/9.29KN0.88/1.01KN

　　93.91/3.50噸9.16/9.31KN0.91/1.04KN

　　9.53.62/4.02噸9.18/9.33KN0.94/1.07KN

　　103.65/4.12噸9.21/9.36KN0.97/1.10KN

　　10.53.75/4.23噸9.23/9.38KN1.00/1.03KN

　　113.88/4.33噸9.25/9.41KN1.02/1.16KN

　　11.5800mm2000mm1100mm3000mm1830mm1230mm2500mm3.98/4.46噸9.30/9.41KN1.05/1.15KN

　　124.05/4.58噸9.33/9.59KN1.07/1.17KN

　　12.54.20/4.68噸9.36/9.62KN1.09/1.19KN

　　134.32/4.70噸9.39/9.65KN1.11/1.21KN

　　13.54.42/4.81噸9.42/9.68KN1.13/1.23KN

　　144.35/4.93噸9.45/9.71KN1.15/1.25KN

　　14.5900mm2000mm1200mm3000mm1830mm1230mm2500mm5.30/5.75噸9.55/9.80KN1.35/1.45KN

　　155.40/5.87噸9.58/9.83KN1.37/1.47KN

　　15.55.51/5.99噸9.61/9.86KN1.38/1.40KN

　　16161050mm2100mm1400mm3500mm1830mm1230mm2500mm6.85/7.36噸11.74/12.59KN1.76/1361KN

　　16.57.00/7.55噸11.62/11.77KN1.63/1.78KN

　　177.15/7.78噸11.65/11.80KN1.65/1.80KN

　　17.51050mm2100mm1400mm3500mm1830mm1230mm3000mm7.40/7.92噸12.20/13.50KN1.75/1.90KN

　　187.55/8.08噸12.26/13.56KN1.79/1.94KN

　　18.57.70/8.22噸12.32/13.62KN1.83/1.98KN

　　197.75/8.30噸12.38/13.68KN1.87/2.02KN

　　19.57.90/8.45噸13.44/14.72KN1.91/2.06KN

　　201050mm2100mm1450mm3500mm1830mm1230mm3000mm8.54/9.01噸13.75/15.05KN2.05/2.20KN

　　21.58.67/9.14噸13.80/15.10KN2.07/2.22KN

　　228.80/9.27噸13.85/15.15KN2.09/2.24KN

　　22.58.93/9.40噸13.90/15.20KN2.11/2.26KN

　　16噸駕駛框架圖外觀設計框架圖：

　　16噸電動式單梁起重機是電動式單梁行車中較為常見噸數駕駛，之上便是為各位講解的16噸單梁起重機關鍵技術性性能參數，16噸單梁行車尺寸圖及16噸單梁起重機外觀設計框架圖。
